증류탑의 구성 요소와 증류 프로세스
증류탑은 끓는점을 기준으로 액체 혼합물을 개별 성분으로 분리하는 데 매우 중요합니다. 가열, 기화, 응축의 원리를 활용하여 다양한 물질을 효율적으로 정제할 수 있는 컬럼입니다. 석유화학, 제약, 음료 생산과 같은 산업 전반에 걸쳐 널리 사용됩니다.
증류탑의 설계와 작동은 처리하는 액체 혼합물의 유형과 원하는 제품 사양에 따라 달라집니다. 여기에서는 증류탑의 구성 요소, 프로세스 및 주요 유형에 대해 살펴봅니다.
증류탑의 구성 요소

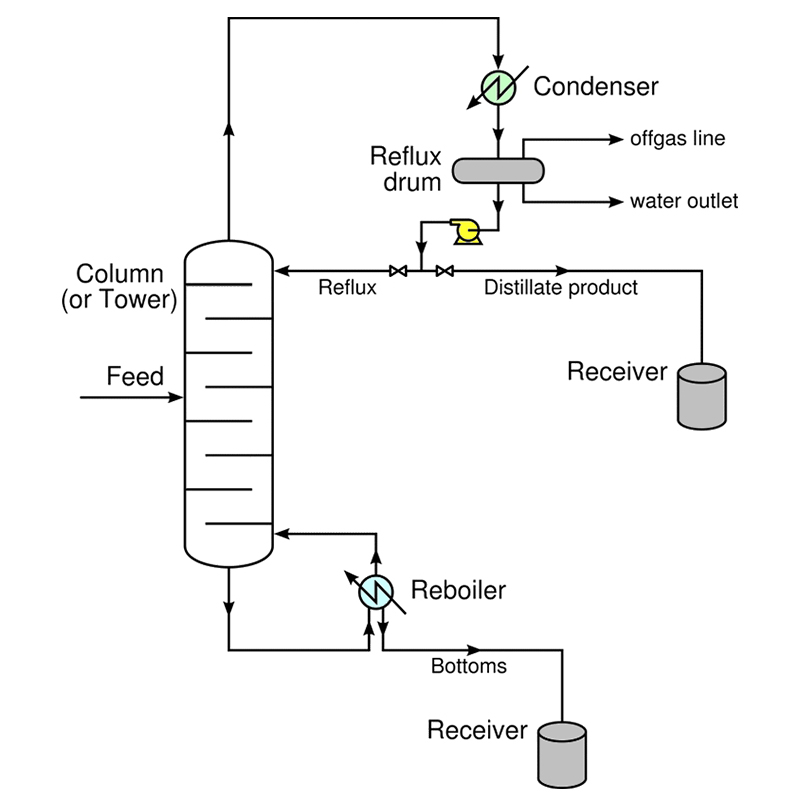

증류탑은 열 전달 또는 물질 분리에서 각각 특정한 역할을 하는 몇 가지 필수 부품으로 구성됩니다:
수직 쉘: 액체 분리가 일어나는 기둥의 본체로, 내부 구성 요소를 구조적으로 지지합니다.
타워 내부: 증기-액체 상호작용을 위한 표면적을 늘려 분리 공정을 용이하게 하는 트레이 또는 포장재를 포함합니다.
트레이: 체 트레이, 밸브 트레이 또는 버블캡 트레이는 효과적인 증기-액체 접촉을 보장합니다.
포장: 무작위 또는 구조화된 포장으로 대량 전송 효율을 향상시킬 수 있도록 설계되었습니다.
재보일러: 컬럼 하단에 위치하며, 액체 혼합물을 기화시키는 데 필요한 열을 공급합니다.
응축기: 상단에 위치하여 상승하는 증기를 냉각시켜 다시 액체 형태로 응축합니다.
환류 드럼: 콘덴서에서 응축된 액체를 수집합니다.
분리 효율을 높이기 위해 액체의 일부를 컬럼으로 다시 재활용할 수 있습니다.
증류 과정
증류탑의 작동은 다음과 같은 주요 단계를 따릅니다:
피드 도입: 액체 혼합물은 일반적으로 컬럼의 중앙 근처에 있는 피드 라인을 통해 컬럼으로 도입됩니다.
가열 및 기화: 리보일러가 혼합물을 가열하여 휘발성이 높은 성분을 기화시킵니다.
증기-액체 상호작용: 증기가 기둥을 통해 상승하여 하강하는 액체와 접촉합니다.
트레이 또는 패킹에서 발생하는 이러한 상호 작용은 휘발성 성분은 증기상으로, 휘발성이 낮은 성분은 액상으로 이동하는 것을 촉진합니다.
분리: 휘발성이 높은 성분은 계속 상승하여 결국 증류액이라고 하는 정제된 액체 제품으로 응축기를 통해 컬럼을 떠나고, 휘발성이 낮은 성분은 바닥에서 잔류물로 컬럼을 빠져나갑니다.
증류탑은 액체 혼합물을 분리하고 정제하는 데 없어서는 안 될 도구입니다. 컬럼의 효율성은 설계, 내부 구성 요소 및 작동 매개변수에 따라 달라집니다. 다양한 유형의 컬럼의 기능과 용도를 이해하면 공정을 최적화하고 원하는 제품 품질을 달성하는 데 도움이 되며, 고순도 화학 물질 생산, 석유 정제, 증류주 제조 등 어떤 분야에서든 올바른 증류 컬럼은 일관되고 효율적이며 정밀한 분리를 보장합니다.
