蒸留トレイの機能と蒸留酒の品質への影響
ウイスキー、ウォッカ、ラム、ジンなどのスピリッツの製造において、蒸留はアルコール濃度、揮発性化合物の分布、そして最終的な風味を決定づける極めて重要な工程です。連続式 蒸留システム, 、蒸留トレイの構造設計と運転性能は、分離効率や生産能力だけでなく、エネルギー消費量、運転の安定性、そして完成したスピリッツの品質にも影響を及ぼします。.
では、蒸留トレイはどのように機能するのでしょうか？主なトレイの種類にはどのような違いがあるのでしょうか？そして、どのように 酒類メーカー 自社のプロセスに最適なトレイをどのように選べばよいのでしょうか？本記事では、天台が「動作原理」「一般的なトレイの種類」「主な選定基準」という3つの観点から、これらの疑問について解説します。.
スピリッツ用の蒸留トレイとは何ですか？
蒸留トレイとは、蒸留塔の高さ方向に複数の段に設置される内部構成部品である。その主な機能は、液層を維持し、上昇する蒸気を分散させ、気相と液相間の物質移動および熱移動に必要な条件を整えることである。.
一般的な連続蒸留塔では、蒸気は上向きに流れ、液体は重力の作用で下向きに流れ、各トレイを順次通過していく。蒸気は各トレイの開口部や専用の蒸気通路を通って上昇し、トレイ上に留留されている液体と接触する。この接触により、アルコール、水、その他の揮発性化合物が両相間で交換される。.
化合物ごとに揮発性の特性が異なるため、複数の段階にわたって気液接触が繰り返されることで、カラムの各箇所において両相の組成が徐々に変化します。このプロセスにより、アルコールの濃縮および揮発性成分の分離が可能となります。.
蒸留トレイは分離効率と蒸留酒の品質にどのような影響を与えるのか？
気液間物質移動効率の向上
蒸留トレイは、適切な液層を維持し、蒸気の分散を促進することで、気相と液相の接触面積を拡大し、より効果的な成分交換を可能にします。トレイの開口部の設計、有効接触面積、液保持特性、および気体・液体の負荷量といった要因はすべて、実際の物質移動効率に影響を与えます。.
その他の条件が同等である場合、有効分離段数を増やすと、一般的に成分の分離が向上する。ただし、最終的な結果は、トレイ効率、還流条件、およびカラムの全体的な設計にも左右される。.
アルコール濃度の制御と揮発性化合物の分布
スピリッツに含まれるエステル、高級アルコール、アルデヒド、その他の揮発性化合物は、それぞれ異なる揮発性や気液平衡特性を示します。トレイの数、カラム内部の温度分布、還流比、および操作負荷が相まって、蒸留中にこれらの化合物がどのように分配されるかを決定します。.
トレイの適切な構成と操作条件は、生産者が望ましいアルコール濃度を達成すると同時に、風味を左右する化合物の分布を適切に管理し、完成したスピリッツの目標とする官能特性を支えるのに役立ちます。.
スループットと運用の安定性への影響
トレイの蒸気通路、有効開口面積、および液流配置は、さまざまな負荷条件下におけるその運転性能を決定づける。.
蒸気負荷が過度に低い場合、一部のトレイでウィーピングが発生し、有効な物質移動効率が低下する可能性があります。一方、負荷が過度に高い場合、エントレインメント、フラッディング、あるいは圧力損失の著しい増加が生じる可能性があります。適切なトレイ設計を行うことで、有効な運転範囲を広げ、生産の安定性を向上させることができます。.
エネルギー消費量と維持管理コストへの影響
トレイの圧力損失は、蒸留システムの圧力分布や運転条件に影響を及ぼします。適切に設計されたトレイシステムは、分離要件を満たしつつ、蒸気消費量、設備投資、洗浄要件、および長期的な運転コストのバランスをとることができます。.
スピリッツ用蒸留トレイの一般的な種類

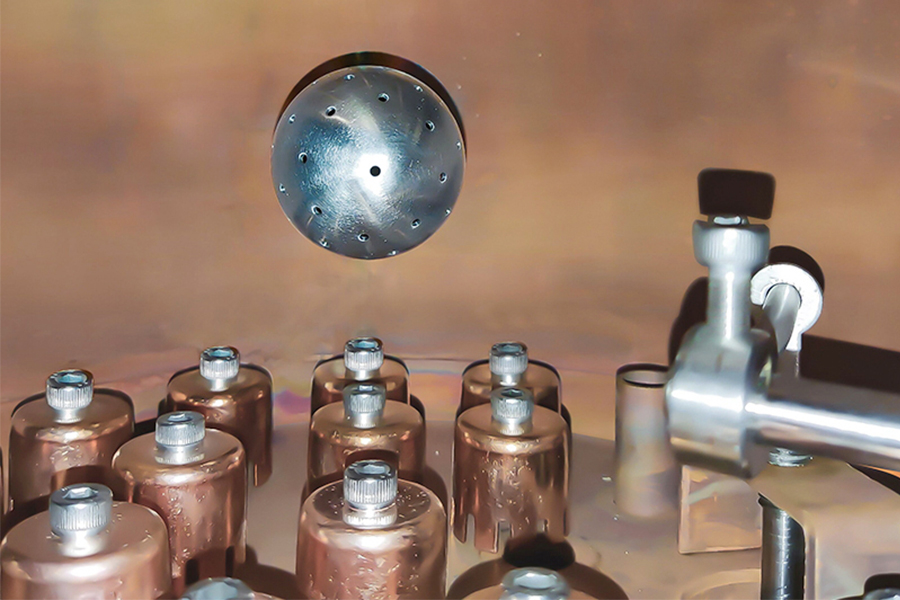

バブルキャップトレイ
バブルキャップトレイは、主にトレイデッキ、ライザー、およびバブルキャップで構成されています。蒸気はライザーを通ってバブルキャップに入り、その後、キャップ周囲の開口部を通って液層へと流れ込み、気液接触が生じます。.
主な特徴：
・一般的に、低負荷時でも良好な性能を発揮し、適切に設計されていれば、滲み出しのリスクを低減することができます。.
・比較的広い動作範囲を備えているため、動作の柔軟性が求められる用途に適しています。.
・構造がより複雑であるため、通常、製造、設置、および清掃・保守のコストが高くなる。.
・バブルキャップ式トレイは、低負荷での安定した運転と高い運転の柔軟性が求められる用途に適しています。ただし、その実際の性能は、バブルキャップの設計、トレイの配置、および運転条件によって異なります。.
ふるいトレイ
ふるいトレイは、均一に穴が開いたトレイデッキで構成されています。蒸気はこれらの穴を直接通り抜けて液層に入り、気液接触が生じ、物質移動が可能になります。.
主な特徴：
・構造がシンプルで、製造コストが比較的低い。.
・構造が単純であるため、設置やメンテナンスが比較的容易です。.
・運転負荷の影響を受けやすい：低負荷時には水漏れが生じることがあり、高負荷時には巻き込みや水没が生じることがある。.
・ふるいトレイは、運転負荷が比較的安定しており、コスト効率が優先され、かつ運転条件を適切な範囲内に維持できる連続蒸留システムに適しています。.
バルブトレイ
バルブトレイは、トレイデッキの開口部の上に、可動式または固定式のバルブ要素が取り付けられているのが特徴です。一部のバルブ要素は、蒸気負荷の変化に応じて開度を調整することができ、これにより蒸気の分布や気液接触の改善に寄与します。.
主な特徴：
・一般的に運転の柔軟性が高く、ある程度の範囲の蒸気負荷の変動に対応できる。.
・適切に設計・管理された運転条件下では、物質移動効率と処理能力のバランスをとることができます。.
・バルブの設計や使用環境に応じて、異なるトレイタイプの要件の中間に位置する構造上および保守上の要件がある。.
・バルブトレイは、運転負荷が変動し、分離性能と生産能力の両方を維持しなければならない連続蒸留システムに適しています。.
総じて言えば、これら3種類のトレイにはそれぞれ独自の利点があります。あらゆるスピリッツ製造用途に普遍的に最適な解決策というものは存在しません。実際の選定は、設計荷重、分離要件、圧力損失の制限、およびライフサイクルコスト全体に基づいて行う必要があります。.
トレイの数は蒸留性能にどのような影響を与えるか
トレイの数は、蒸留塔の分離能力に影響を与える重要な要因の一つである。その他の条件が同等であれば、有効分離段数を増やすことで、一般的にアルコール濃度や成分の分離が向上する。しかし、トレイの数が多いからといって、必ずしも全体的な性能が向上するとは限らない。.
トレイの数と配置は、以下の要素を考慮して決定する必要があります。
目標アルコール濃度：必要な分離度および必要な理論段数を決定する。.
飼料の組成と風味に関する目標：揮発性化合物の分離要件に影響を与える。.
還流比とトレイ効率：これら2つが相まって、実際の分離性能とエネルギー消費量を決定する。.
蒸気および液体の負荷：トレイの実効運転範囲および処理能力を決定する。.
機器の高さと圧力損失：設備投資額、システムの運転条件、および保守コストに影響を与える。.
スピリッツ製造に適した蒸留トレイの選び方
蒸留トレイを選定する際、製造業者は以下の点を慎重に評価すべきである：
プロセスの目標を定義する：目標アルコール濃度、望ましい風味プロファイル、および分離の目標に基づいて、設計要件を決定する。.
稼働範囲の評価：供給速度、蒸気負荷、および予想される生産量の変動に基づき、適切な稼働の柔軟性を備えたトレイを選択してください。.
柱の流体挙動を確認する：滲出、巻き込み、浸水、圧力低下、および液体の分布を評価する。.
材料およびメンテナンス要件を考慮する：液体に接触する環境、洗浄方法、および衛生要件に基づき、適切な材料および構造設計を選択する。.
長期的な運用コストを評価する：初期購入価格のみに注目するのではなく、設備投資額、エネルギー消費量、メンテナンスの頻度、および耐用年数を比較検討する。.
スピリッツメーカーにとって、理想的なトレイソリューションとは、分離効率、風味の要件、処理能力、操業の安定性、および運用コストのバランスが取れたものであるべきです。.
蒸留トレイは、トレイ式蒸留装置において不可欠な物質移動部品である 蒸留システム. それらの構造設計、台数、および運転条件は、総合的にアルコール濃度、揮発性化合物の分布、および装置全体の性能に影響を及ぼす。.
天台 当社は、スピリッツの製造プロセス、生産能力の要件、および製品品質の目標に合わせた蒸留設備と統合システムソリューションを提供しています。お客様と連携し、設備構成の最適化と操業効率の向上に取り組んでいます。.
新しい蒸留所の生産ラインの導入をご計画中の方、あるいは既存の蒸留システムのアップグレードをご検討中の方は、Tiantaiまでお問い合わせください。お客様の生産ニーズに合わせた蒸留ソリューションについてご相談させていただきます。.
